Propeller Clock

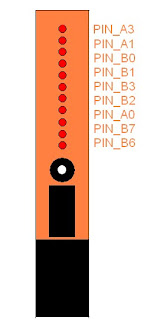

para la realizacion de este reloj se utilizo un motor de grabadora el cual se polariza con 9[v], un Pic 16F84A, una bateria de 3,6 [v], un sensor infrarojo y un emisor infrarojo que se utiliza para producir una entrada alta en el Pin_A2, el circuito es el comun utilizado para el Pic 16F84A.






el codigo del programa utilizando ccs, es el siguiente:


#include <16f84a.h>
#FUSES NOWDT //No Watch Dog Timer
#FUSES XT //para cristal de 4MHz
#FUSES PUT //power up timer habilitado
#fuses XT,NOWDT,NOPROTECT,NOPUT // Configuracion
//lectura habilitada del codigo del pic
#use delay(clock=4000000)
#int_rtcc // Rutina que atiende interrupcion

#use fast_io(A)
#use fast_io(B)

int ss=0;
int i=1;
int s=0;
int m=0;
int mm=0;
int h=11;

char contador;
#int_rtcc // Rutina que atiende interrupcion

void interrupt(void)
{
contador++; // Incrementa la variable que cuenta las
set_rtcc(0x06); // interrupciones y recarga el timer
if(contador==250)
{
contador=0;
s++;
}

}


void cero (void){

OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B0);
OUTPUT_HIGH(PIN_B1);
OUTPUT_HIGH(PIN_B2);
OUTPUT_HIGH(PIN_B3);
delay_us(100);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B3);
OUTPUT_LOW(PIN_B1);
delay_us(1800);
OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B0);
OUTPUT_HIGH(PIN_B3);
OUTPUT_HIGH(PIN_B1);
OUTPUT_HIGH(PIN_B2);
delay_us(100);
OUTPUT_LOW(PIN_A3);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B1);
OUTPUT_LOW(PIN_B3);
OUTPUT_LOW(PIN_B2);
}

void uno (void) {; //uno

OUTPUT_HIGH(PIN_B2);
OUTPUT_HIGH(PIN_B0);
delay_us(100);
OUTPUT_LOW(PIN_B0);
delay_us(900);
OUTPUT_HIGH(PIN_B0); // este está 2 veces....
OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B1);

OUTPUT_HIGH(PIN_B3);
delay_us(100);
OUTPUT_LOW(PIN_A3);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B1);
OUTPUT_LOW(PIN_B3);
delay_ms(1);
OUTPUT_LOW(PIN_B2);
}

void dos (void){
OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B2);
OUTPUT_HIGH(PIN_B1);
OUTPUT_HIGH(PIN_B3);
delay_us(100);
OUTPUT_LOW(PIN_B3);
delay_us(1800);
OUTPUT_HIGH(PIN_B0); // este está 2 veces....
delay_us(100);


OUTPUT_LOW(PIN_A3);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B1);
OUTPUT_LOW(PIN_B3);
OUTPUT_LOW(PIN_B2);
}

void tres (void){OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B2);
OUTPUT_HIGH(PIN_B1);
delay_us(100);

delay_us(1800);
OUTPUT_HIGH(PIN_B0);
OUTPUT_HIGH(PIN_B3);
delay_us(100);


OUTPUT_LOW(PIN_A3);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B1);
OUTPUT_LOW(PIN_B3);
OUTPUT_LOW(PIN_B2);
}

void cuatro (void){
OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B0);
OUTPUT_HIGH(PIN_B1);
delay_us(100);
OUTPUT_LOW(PIN_A3);
OUTPUT_LOW(PIN_B0);
delay_us(1800);
OUTPUT_HIGH(PIN_B0);
OUTPUT_HIGH(PIN_B3);
OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B2);
delay_us(100);
OUTPUT_LOW(PIN_A3);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B1);
OUTPUT_LOW(PIN_B3);
OUTPUT_LOW(PIN_B2);}

void cinco(void){OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B2);
OUTPUT_HIGH(PIN_B1);
OUTPUT_HIGH(PIN_B0);
delay_us(100);
OUTPUT_LOW(PIN_B0);
delay_us(1800);
OUTPUT_HIGH(PIN_B3); // este está 2 veces....
delay_us(100);


OUTPUT_LOW(PIN_A3);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B1);
OUTPUT_LOW(PIN_B3);
OUTPUT_LOW(PIN_B2);
}

void seis (void){
OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B2);
OUTPUT_HIGH(PIN_B1);
OUTPUT_HIGH(PIN_B0);
OUTPUT_HIGH(PIN_B3);
delay_us(100);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B3);
delay_us(1800);
OUTPUT_HIGH(PIN_B3); // este está 2 veces....
delay_us(100);
OUTPUT_LOW(PIN_A3);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B1);
OUTPUT_LOW(PIN_B3);
OUTPUT_LOW(PIN_B2);}


void siete (void){
OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B0);
delay_us(100);
OUTPUT_LOW(PIN_B0);
delay_us(1800);
OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B0);
OUTPUT_HIGH(PIN_B3);
OUTPUT_HIGH(PIN_B1);
OUTPUT_HIGH(PIN_B2);
delay_us(100);
OUTPUT_LOW(PIN_A3);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B1);
OUTPUT_LOW(PIN_B3);
OUTPUT_LOW(PIN_B2);}

void ocho (void){
OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B0);
OUTPUT_HIGH(PIN_B1);
OUTPUT_HIGH(PIN_B2);
OUTPUT_HIGH(PIN_B3);
delay_us(100);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B3);
delay_us(1800);
OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B0);
OUTPUT_HIGH(PIN_B3);
OUTPUT_HIGH(PIN_B1);
OUTPUT_HIGH(PIN_B2);
delay_us(100);
OUTPUT_LOW(PIN_A3);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B1);
OUTPUT_LOW(PIN_B3);
OUTPUT_LOW(PIN_B2);}

void nueve (void){
OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B0);
OUTPUT_HIGH(PIN_B1);
OUTPUT_HIGH(PIN_B2);
delay_us(100);
OUTPUT_LOW(PIN_B0);
delay_us(1800);
OUTPUT_HIGH(PIN_A3);
OUTPUT_HIGH(PIN_B0);
OUTPUT_HIGH(PIN_B3);
OUTPUT_HIGH(PIN_B1);
OUTPUT_HIGH(PIN_B2);
delay_us(100);
OUTPUT_LOW(PIN_A3);
OUTPUT_LOW(PIN_B0);
OUTPUT_LOW(PIN_B1);
OUTPUT_LOW(PIN_B3);
OUTPUT_LOW(PIN_B2);}

void dospuntos (void){

delay_ms(3);

OUTPUT_HIGH(PIN_B3);
OUTPUT_HIGH(PIN_B0);
delay_us(100);
OUTPUT_LOW(PIN_B3);
OUTPUT_LOW(PIN_B0);
delay_ms(3);
}

void segundos (void){
if (ss==0) cero();
if (ss==1) uno();
if (ss==2) dos();
if (ss==3) tres();
if(ss==4) cuatro();
if (ss==5) cinco();
delay_ms(2);
if (s==0) cero();
if (s==1) uno();
if (s==2) dos();
if (s==3) tres();
if(s==4) cuatro();
if (s==5) cinco();
if (s==6) seis();
if (s==7) siete();
if (s==8) ocho();
if (s==9) nueve();}


void minutos(void){
if (mm==0) cero();
if (mm==1) uno();
if (mm==2) dos();
if (mm==3) tres();
if(mm==4) cuatro();
if (mm==5) cinco();
delay_ms(2);
if (m==0) cero();
if (m==1) uno();
if (m==2) dos();
if (m==3) tres();
if(m==4) cuatro();
if (m==5) cinco();
if (m==6) seis();
if (m==7) siete();
if (m==8) ocho();
if (m==9) nueve();}

void horas (void){
if (h==0) cero();
if (h==1) uno();
if (h==2) dos();
if (h==3) tres();
if(h==4) cuatro();
if (h==5) cinco();
if (h==6) seis();
if (h==7) siete();
if (h==8) ocho();
if (h==9) nueve();
if (h==10){uno();delay_ms(2);cero();}
if (h==11){uno();delay_ms(2);uno();}
if (h==12){uno();delay_ms(2);dos();}}


void main()

{
setup_counters (RTCC_INTERNAL, RTCC_DIV_16); // Programacion timer0
set_timer0(0x06); // Carga el valor del timer0
enable_interrupts(INT_RTCC); // Habilita interrupcion timer0.
enable_interrupts(GLOBAL); // Habilita todas las interrupciones.


SET_TRIS_a(0x02);
//todo el puerto A como salida
OUTPUT_a(0x00);
//limpiamos los pines del puerto A
set_tris_b(0x00);
output_b(0x00);




do
{


output_high(PIN_A2);


IF (INPUT(PIN_A1)==1)
{
horas();
dospuntos();
minutos();
dospuntos();
segundos();



}
if (s>9) {ss++;i++;s=0;}
if (ss>5){m++;i=0;ss=0;}
if (m>9) {mm++;m=0;}
if (mm>5){h++;mm=0;}

}
while(1);
}






cabe mencionar que todavia no se crea aqui un sistema para la puesta a la hora, y la posicion de los numeros simplemente se modifica variando la posicion del sensor.

12 comentarios:

Sebastian dijo...

Hola me interesa armar este proyecto.... podrias darme mas datos??? como lo podemos mejorar..

alguna imagen???


de todos los sitios en los que busque es el unico en donde me da animo a armarme el mio... ;)

severino el herbolario dijo...

holaa si, la verdad es que hay muchas formas de mejorarlo, una de ellas es ocupando leds RGB, para ello si habria que utilizar con micro mas grande con mayor numero de pines.

para armarlo te recomiendo que veas el programa en C como estan programados cada numero y tengas una idea ya que esto puede variar segun la velocidad de cada motor, el reloj se logra programando una interrupcion con el timer A del pic. Se ocupa un led infrarrojo para detectar cuando la helice pasa por una posicion predefinida y desplegar la secuencia.
